Полиэтиленовые
спиральновитые трубы
СВТ KANN

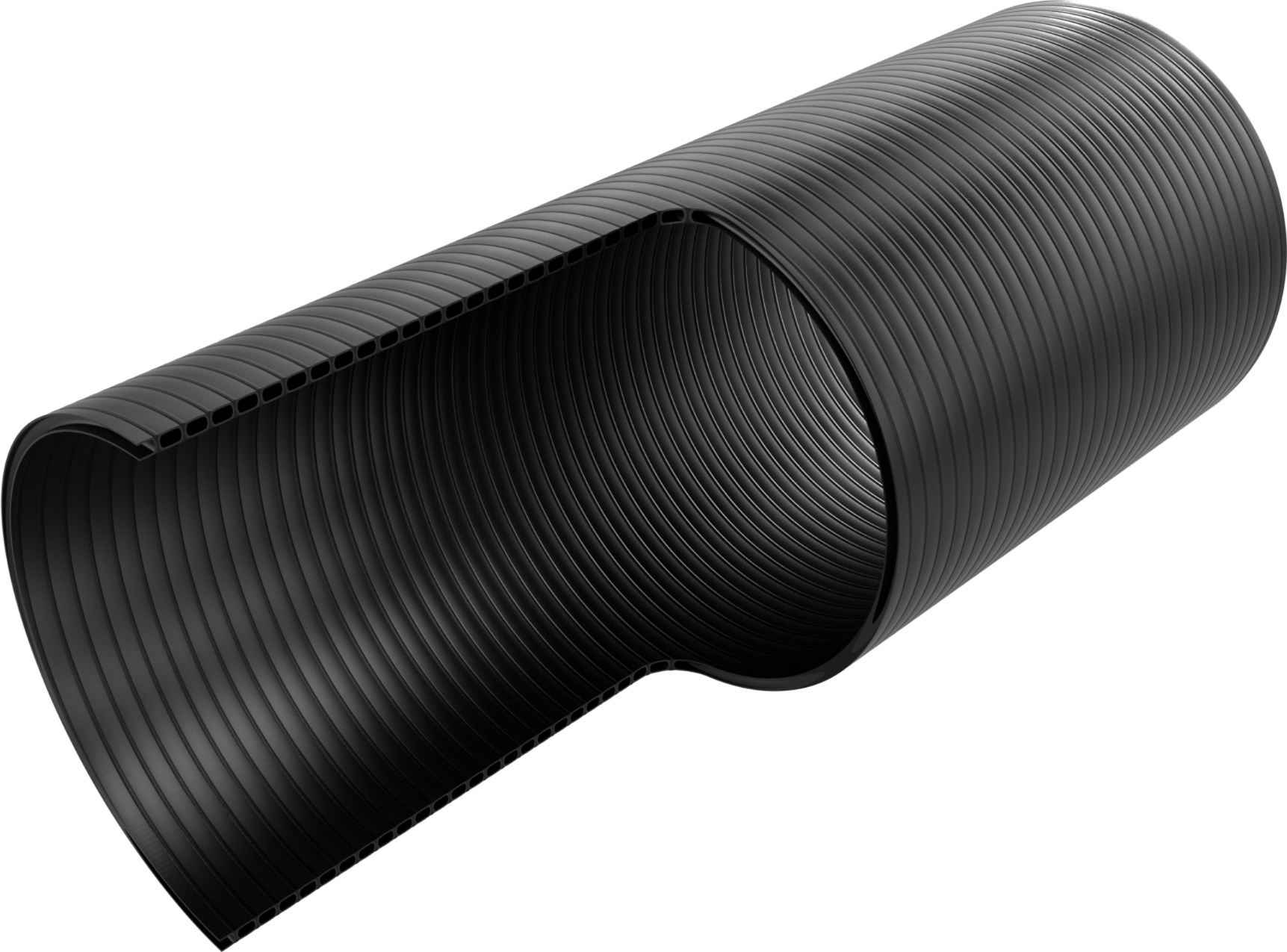

Компания ООО "КАНН ПРОЕКТ" производит полиэтиленовые спиральновитые трубы (СВТ) KANN

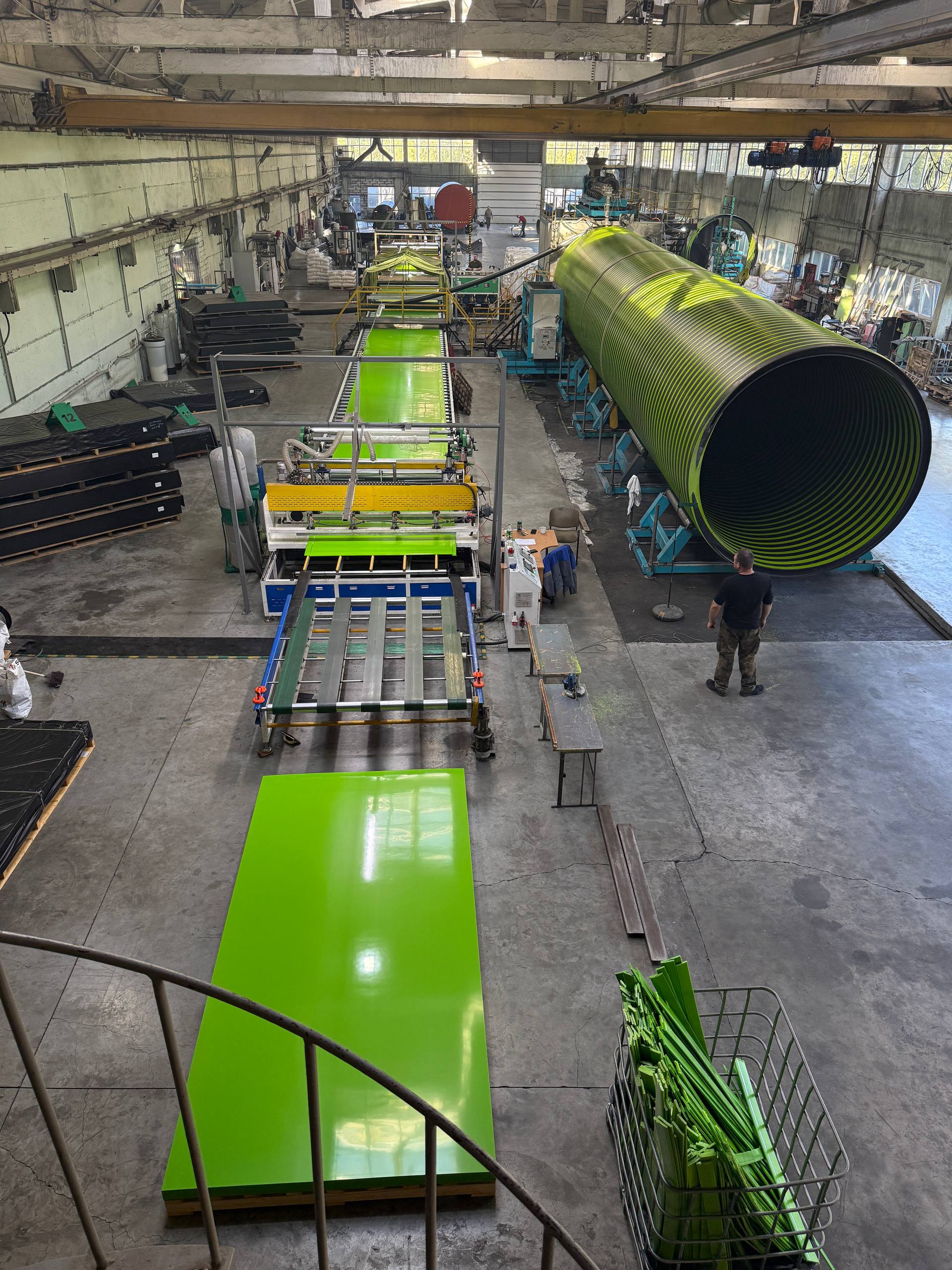

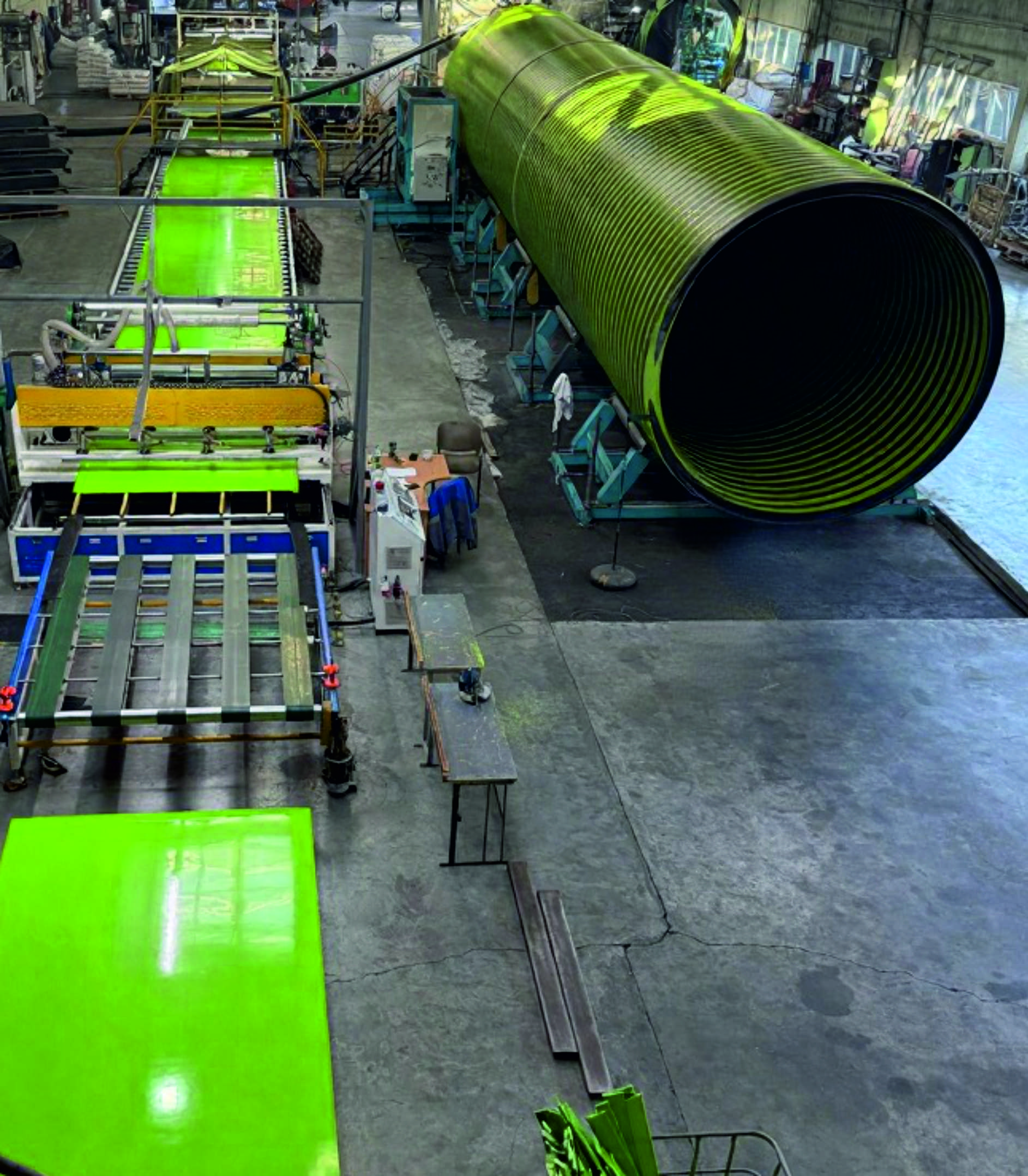

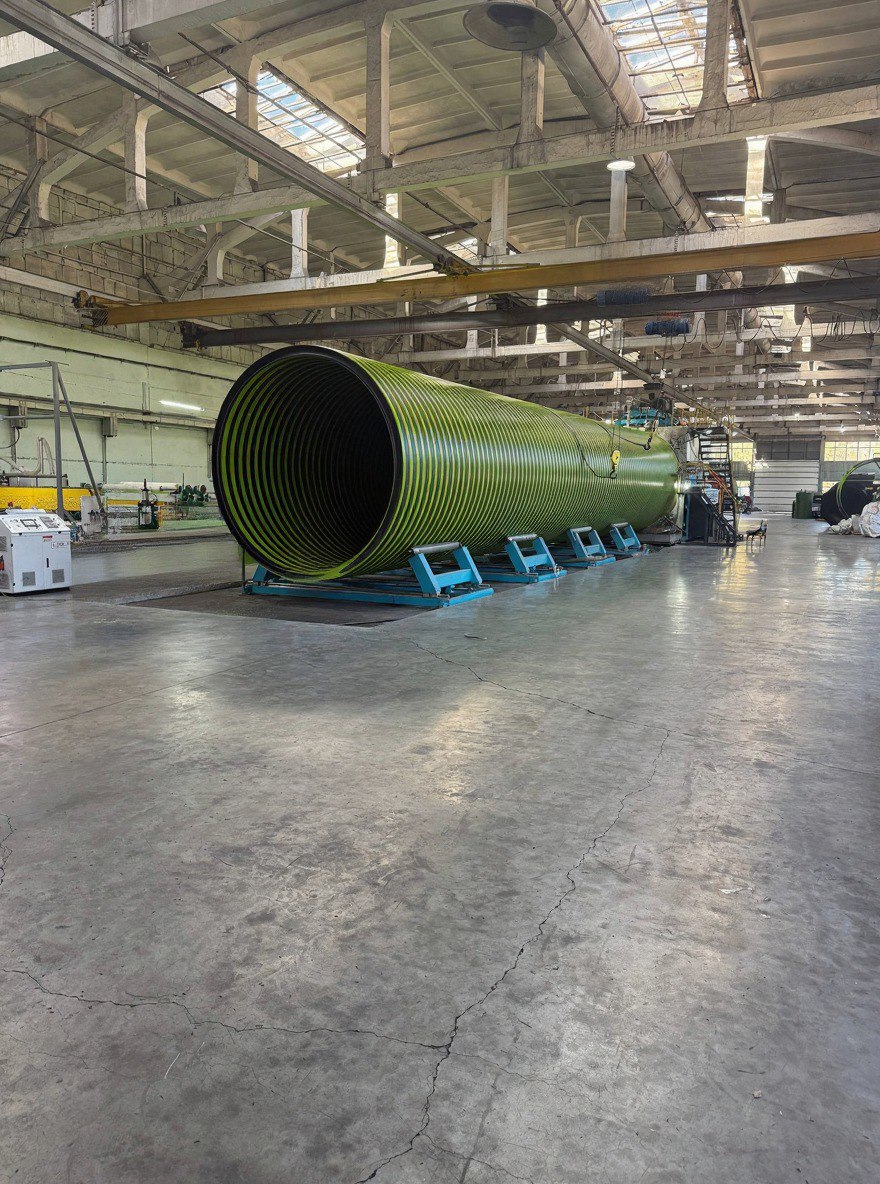

Компания ООО "КАНН ПРОЕКТ" производит спиральновитые трубы (СВТ) KANN и обладает уникальной линией по производству СВТ труб диаметром от 600 до 3000 мм (DN600/700/800/1000/1200/1400/
1500/1600/1800/2000/2200/2400/2600/2800/3000 мм). Трубы изготавливаются согласно ТУ BY 590844512.007-2020 с кольцевой жесткостью SN2, SN4, SN8, SN12, SN16. Длина производимых труб составляет от 1 до 23 метров. Наша компания готова поставить трубы СВТ длиной до 23 метров собственным транспортом на объект заказчика.

Область применения:

Применяется для производства емкостного оборудования, очистных сооружений, для прокладки магистральных сетей хозяйственно-бытового, промышленного и ливнёвого водоотведения, а так же восстановления изношенных трубопроводов способом протяжки (санации), в том числе без остановки стоков, к которым материал трубопровода является химически стойким с максимальной температурой стоков 60 °С.

Диаметры
DN/ID 600–3000 мм

Материал

ПЭ100

Эффективная длина
от 1 до 23 м;

Номинальная кольцевая жесткость SN2, SN4, SN6, SN8; SN12 и SN16 – под заказ

Кратковременная температура транспортируемой среды 60°С

Нормативная документация

ТУ BY 590844512.007-2020 PP

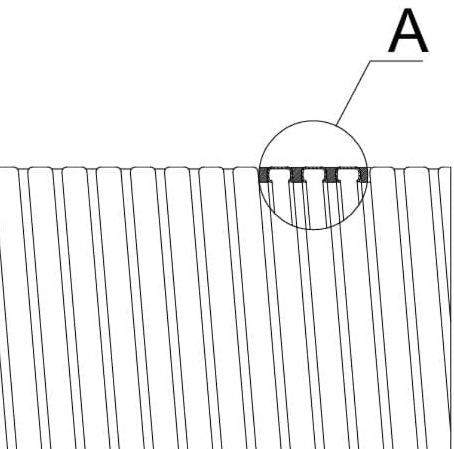

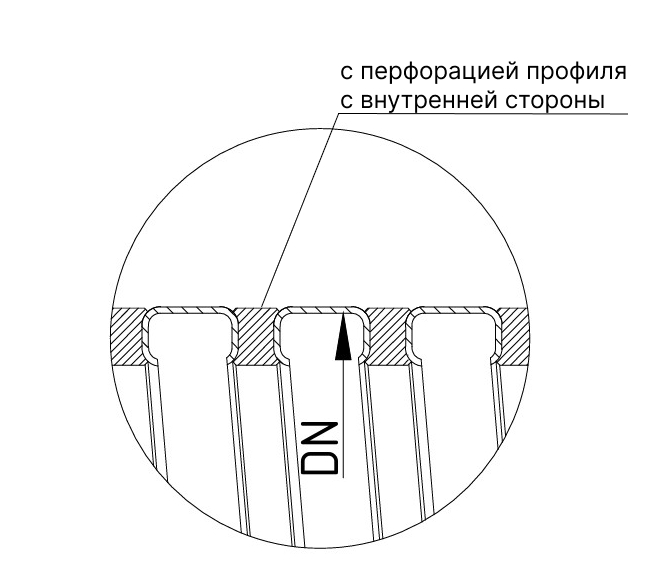

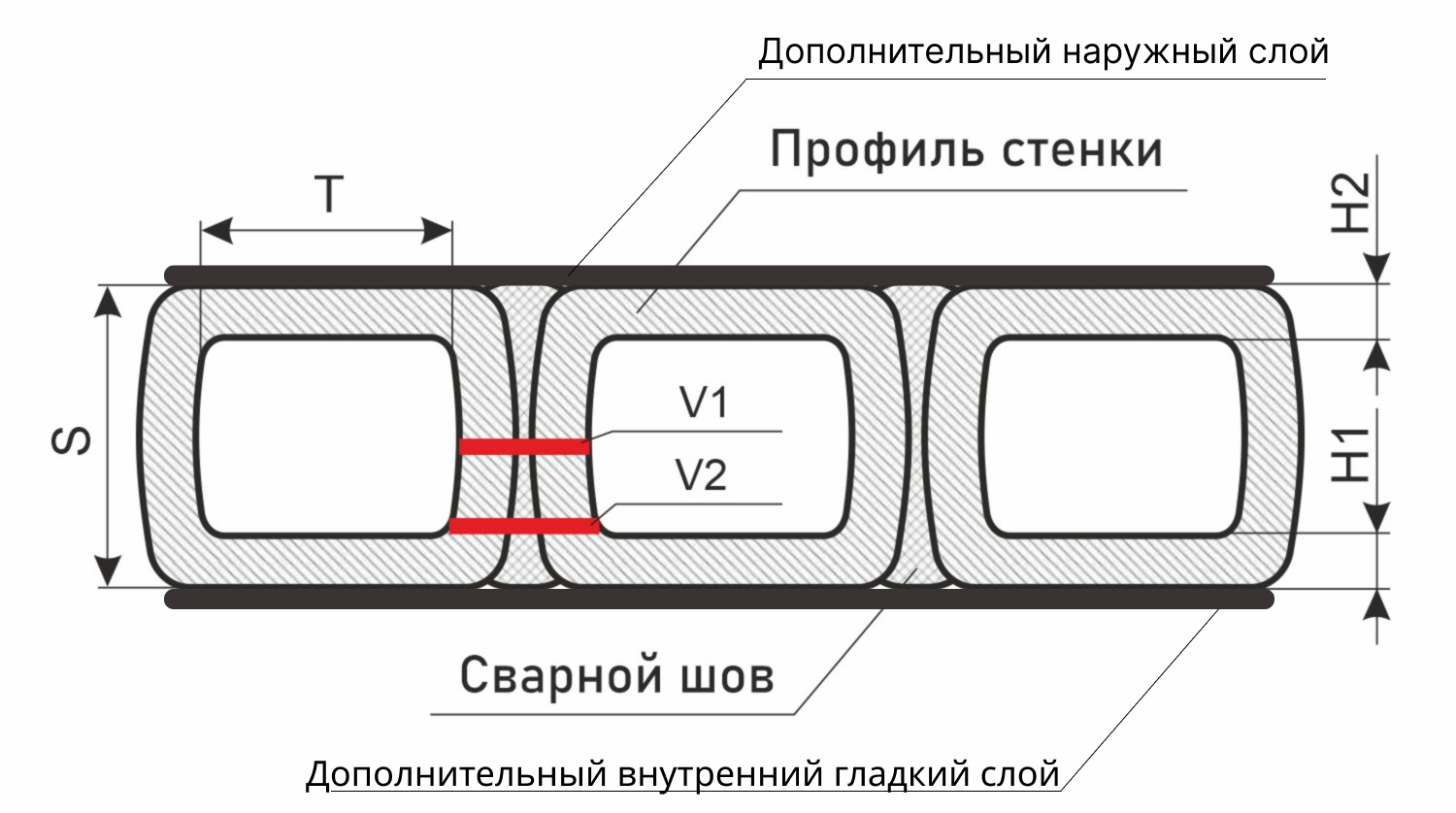

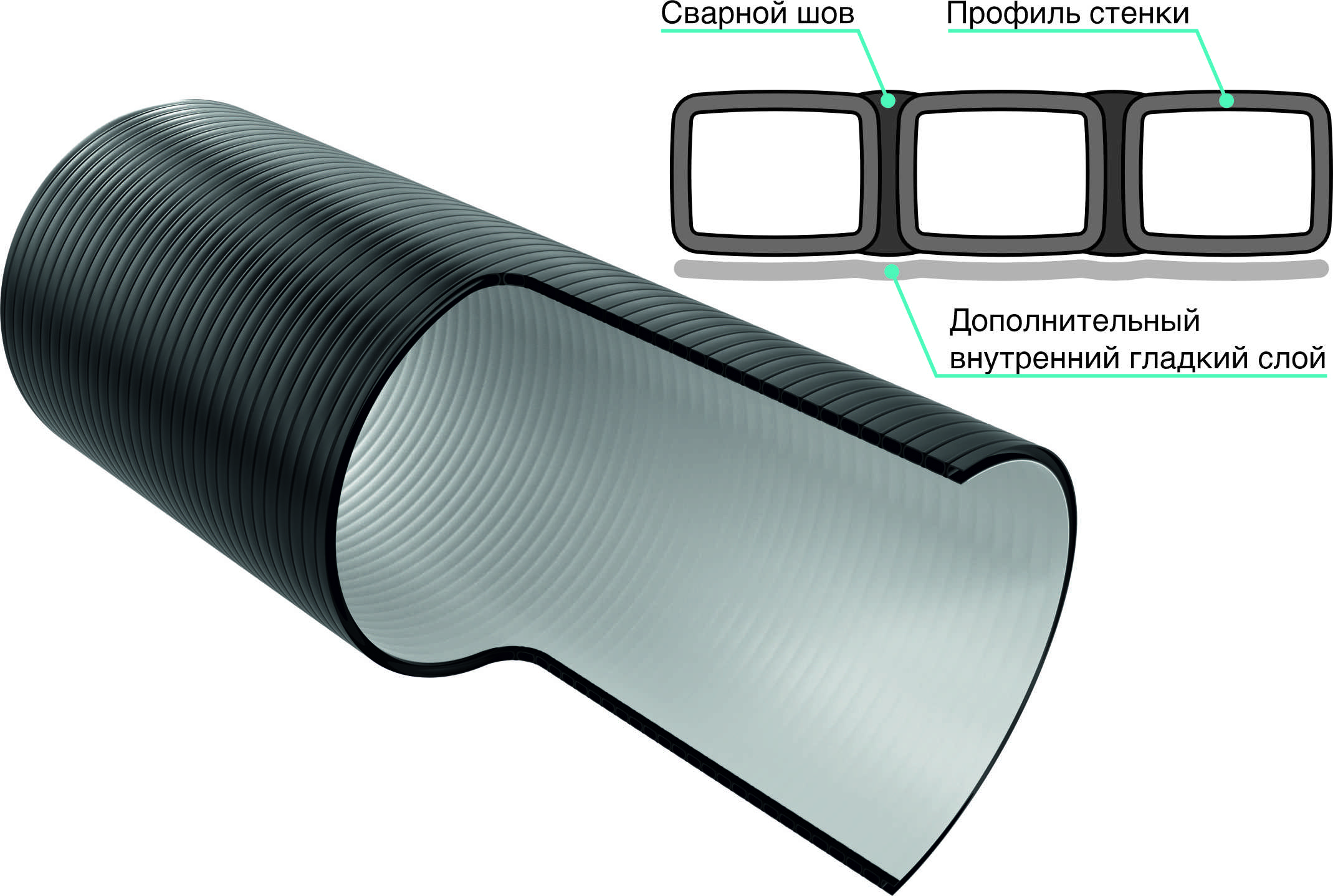

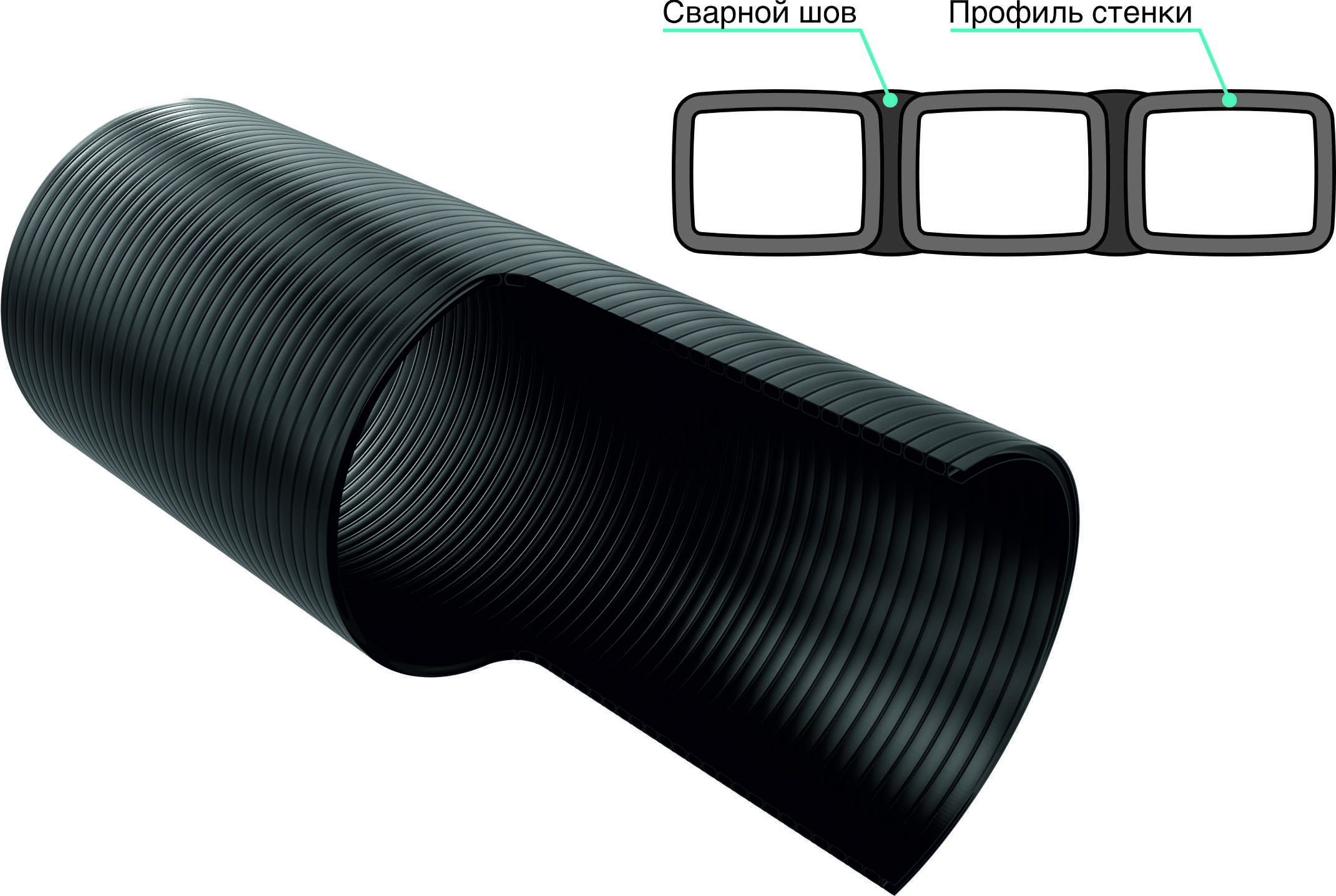

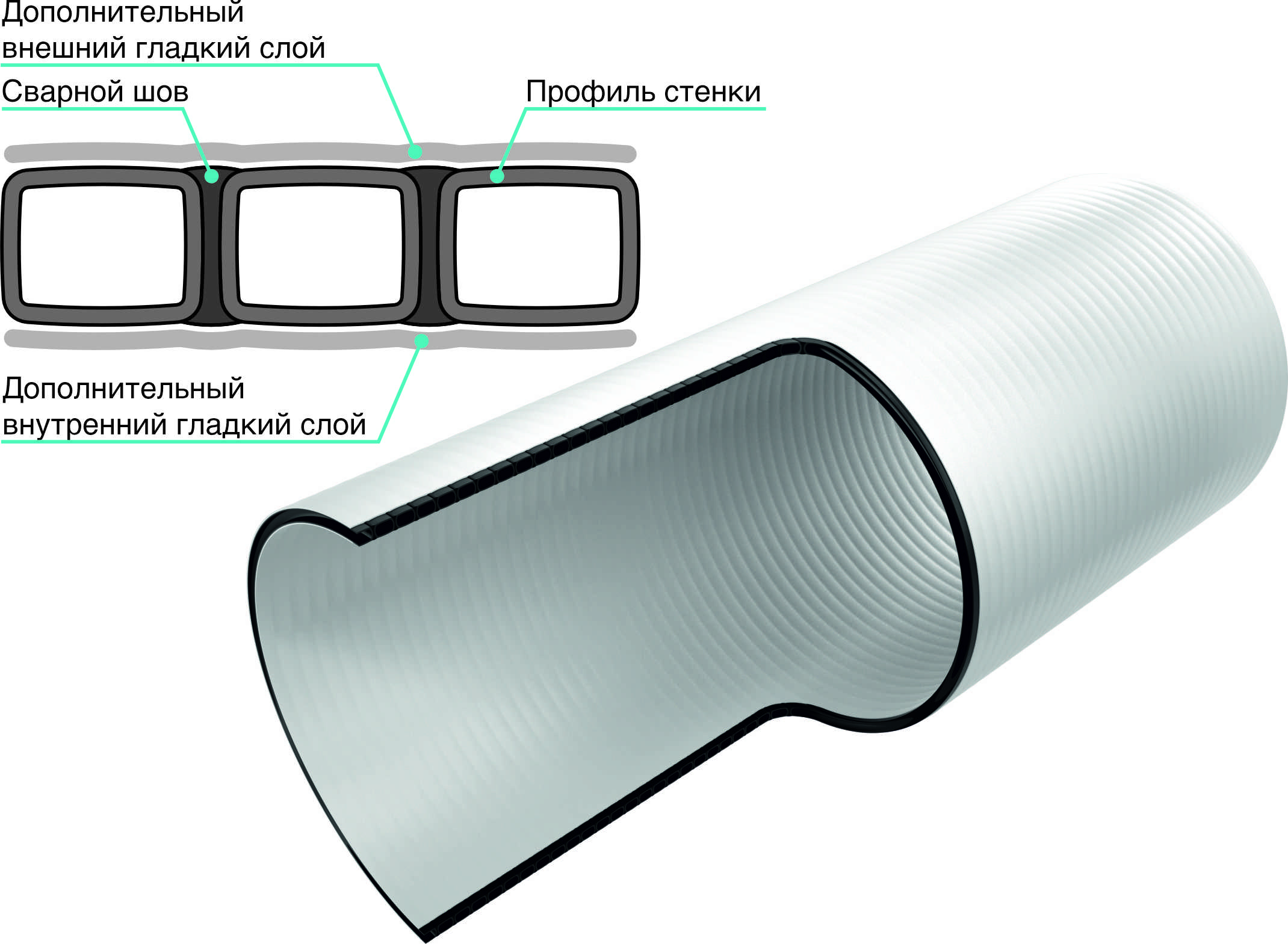

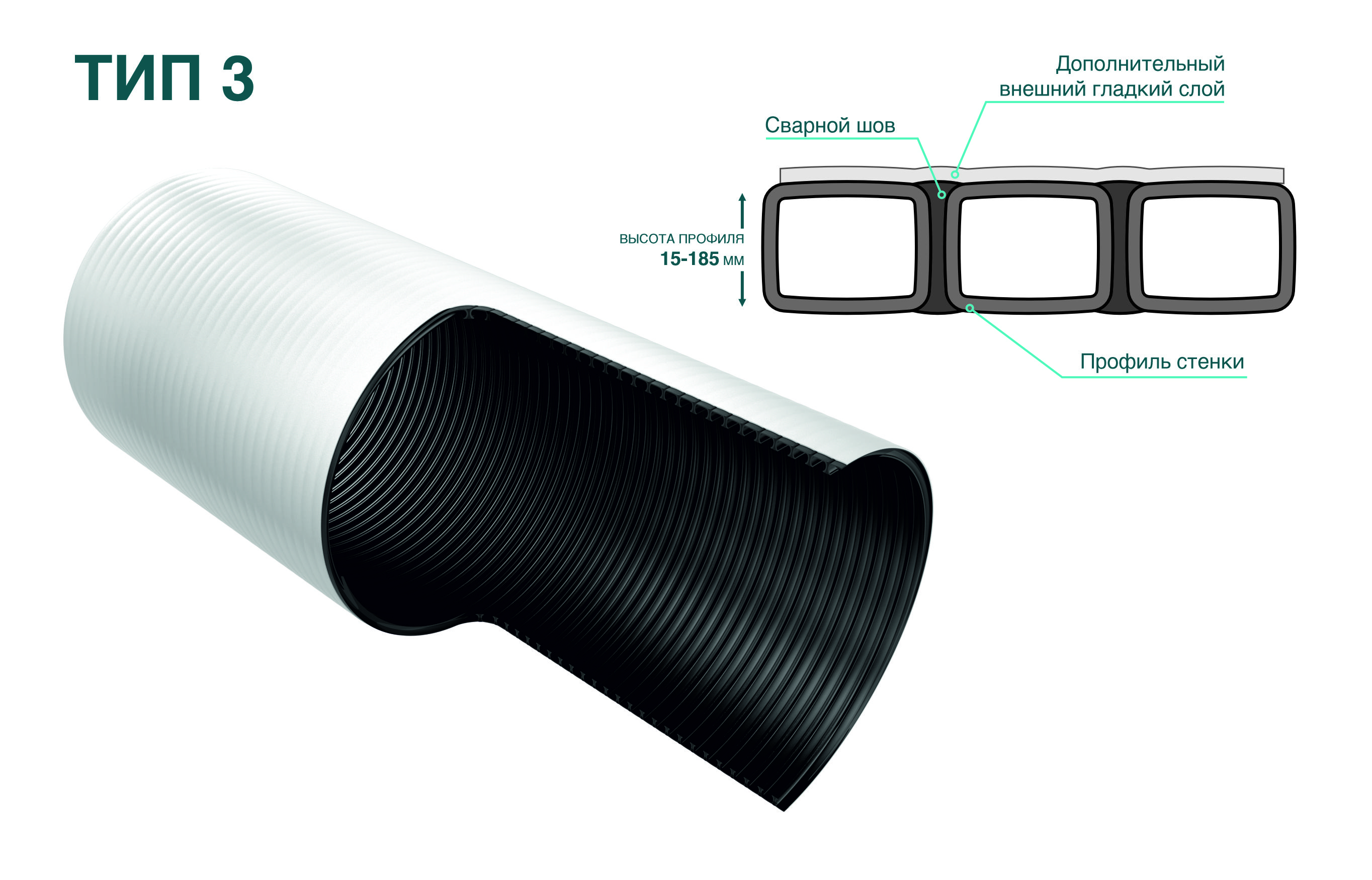

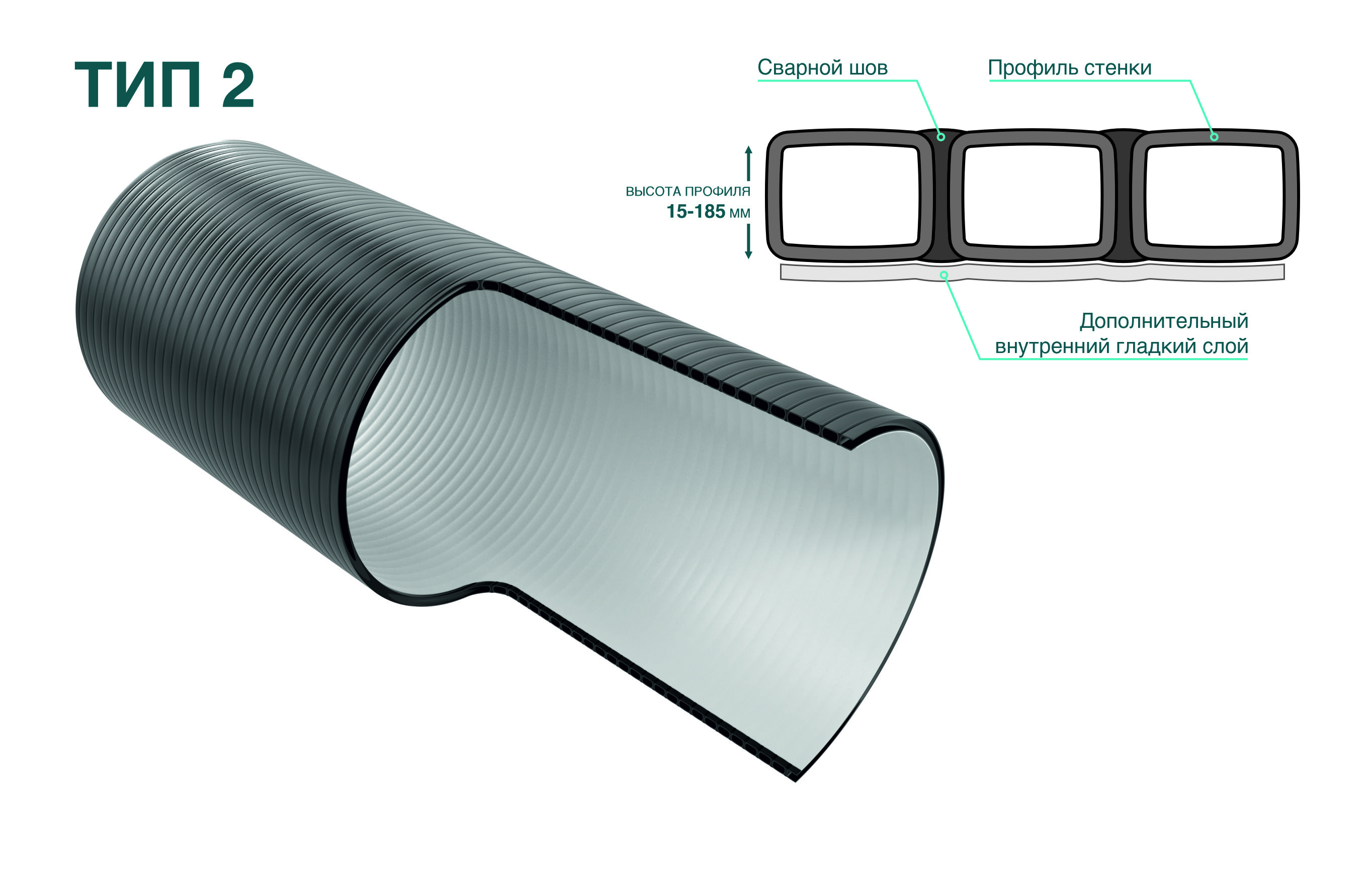

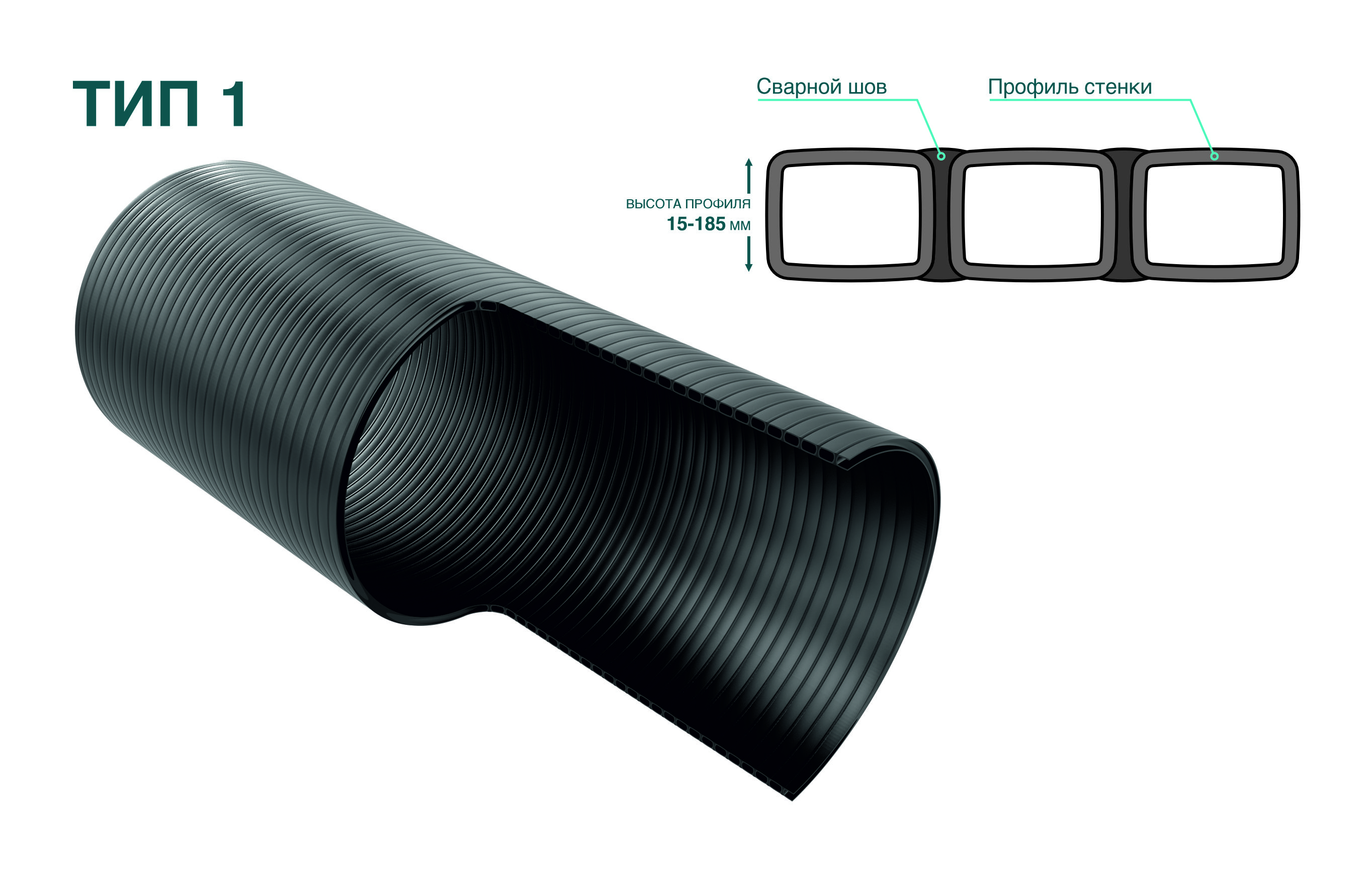

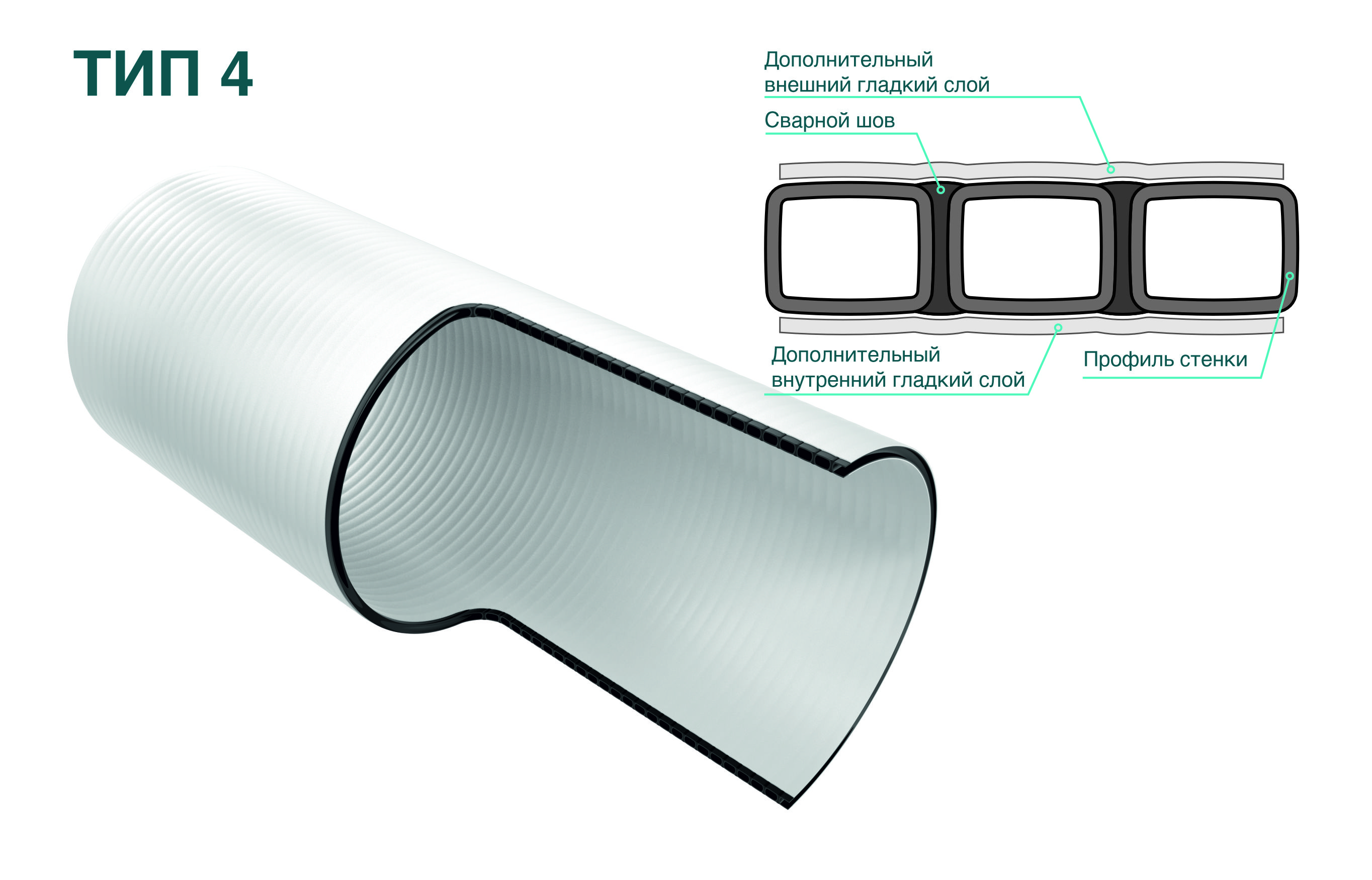

1 - Гладкий внутренний слой, образованный витками профиля.

2 - Ребро жесткости.

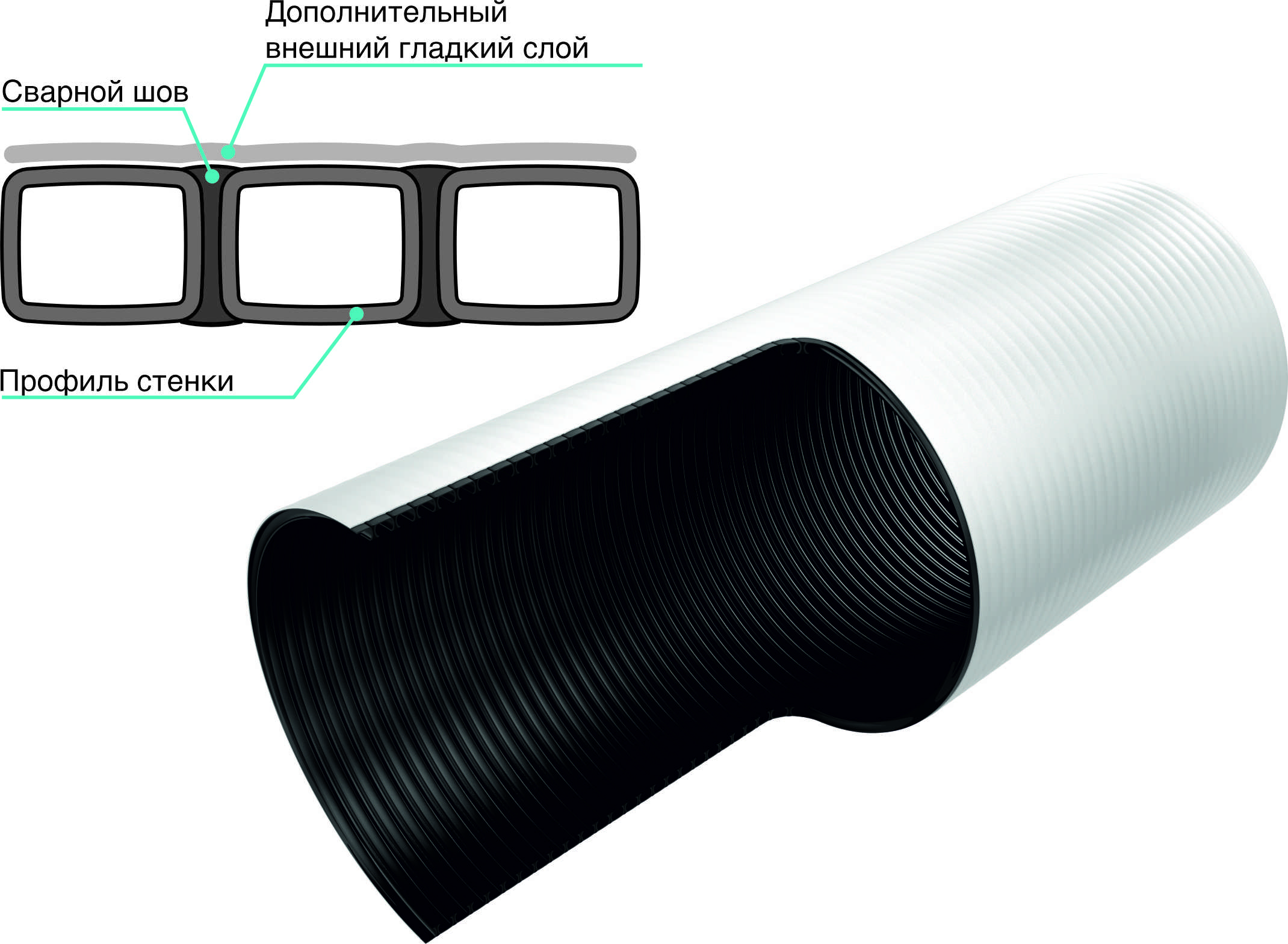

3 - Гладкий наружный слой, образованный витками профиля.

Области применения спиральновитой трубы KANN®

Магистральные сети хозяйственно-бытового, промышленного и ливневого водоотведения

Восстановление (санация) изношенных трубопроводов

Ремонт водопропускных труб под дорогами

Изготовление изделий: корпусов канализационных насосных станций, пожарных резервуаров, резервуаров для питьевой воды, локальных очистных сооружений, понтонов
сварных колодцев

Способы соединения спиральновитой трубы KANN®

Способ соединения на резьбе труб

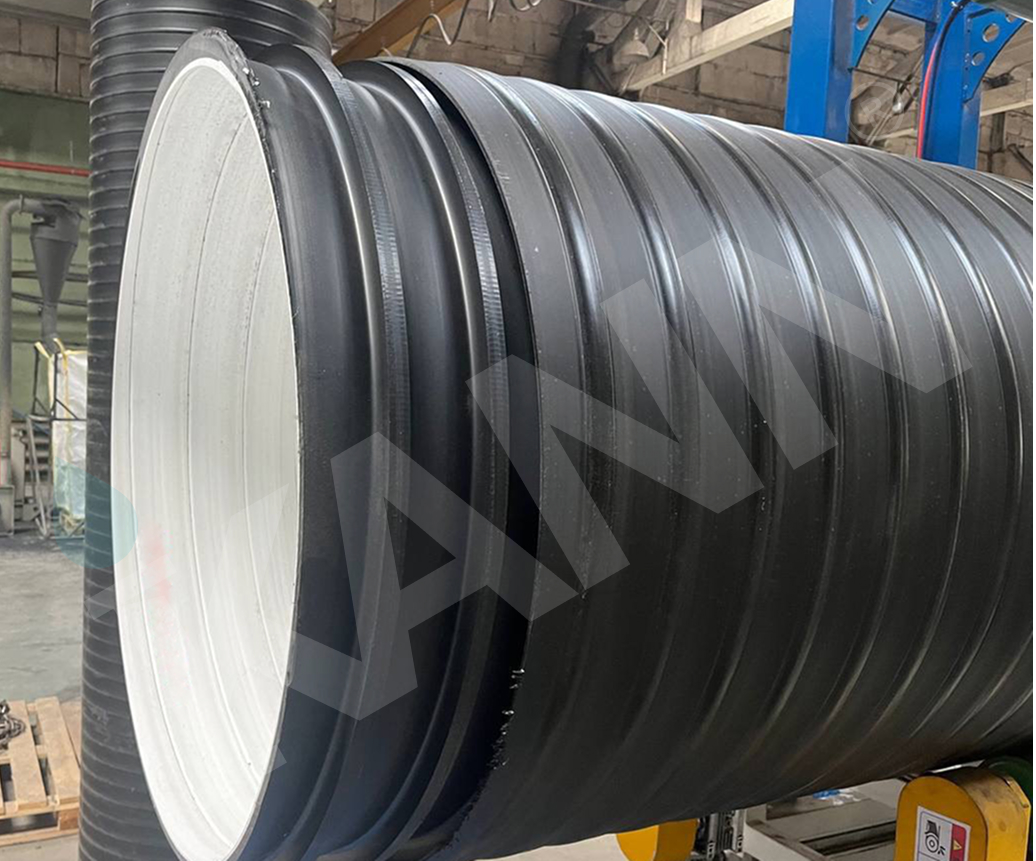

Способ соединения с помощью раструба

Способ соединения с помощью термоусаживаемой (термообсадной) муфты

Способ соединения сваркой встык

Шаг 1

Подготовка к монтажу. Применяются трубы с наружной и внутренней резьбой.

Шаг 2

Трубы свинчиваются с помощью самозатяжной петли до полного смыкания торцов.

Шаг 3

Герметизация соединения термоусаживающимся комплектом.

Шаг 4

Стык проваривается ручным экструдером изнутри (только для труб DN/ID ≥ 1000 мм).

Шаг 1

Подготовка к монтажу. Применяются трубы с торцами, отрезанными перпендикулярно оси. Как правило, данный метод используется для подсоединения колодцев и фасонных частей, выполненных на базе труб KANN®.

Шаг 2

Предварительно подготовленная труба доставляется на объект с приваренной муфтой (раструбом). Муфта изготавливается из СВТ трубы либо из ПЭ листа и приваривается при производтстве трубы автоматическим либо ручным экструдером.

Шаг 3

Муфта наполовину ширины надвигается на один из торцов соединяемых труб. В муфту до упора вставляется труба и производится проварка шва снаружи ручным экструдером.

Шаг 4

Стык проваривается ручным экструдером изнутри (только для труб DN/ID ≥ 1000 мм).

Шаг 1

Подготовка двух отрезков трубы диаметром не более 1400мм. Торцы соединяемых труб должны быть перпендикулярны оси трубы. Поверхность концов очищена от грязи и пыли, обезжирена.

Шаг 2

На обезжиренную поверхность наклеивается герметичная клейкая лента по всей окружности подготовленных труб.

Шаг 3

На одну из труб устанавливается термоусаживаемая (термообсадная) муфта и стыкуется с другой. Далее муфта равномерно разогревается газовой горелкой.

Шаг 4

По мере остывания муфты, начнется ее сокращение в размерах, увеличивая герметичность соединения. Как результат - стопроцентно герметичный стык.

Шаг 1

Подготовка к монтажу. Применяются трубы с торцами, обработанными на заводе под сварку встык. Рекомендуется в особенно ответственных случаях (грунты категорий IV, V, VI, высокий уровень грунтовых вод и пр.).

Шаг 2

Трубы совмещаются и фиксируются стяжными ремнями.

Шаг 3

Стык проваривается ручным экструдером снаружи и изнутри (только для труб DN/ID ≥ 1000 мм).

Шаг 4

После остывания сварного шва стяжные ремни снимаются.

Преимущества трубы спиральной

Низкие затраты на использование тяжелой техники при монтаже

Высокая скорость и легкость соединения

Любая требуемая длина труб по желанию заказчика

Таблица размеров труб СВТ KANN®

Внутренний диаметр мм	600	600	700	700	700	800	800	800	1000	1000	1000	1000	1200	1200	1200	1200	1400	1400	1400	1400	1500	1500	1500	1600	1600	1600	1600	1800	1800	2000	2000	2000	2000	2200	2200	2200	2200	2400	2400	2400	2400	2800	2800	2800	2800	2800	3000	3000	3000	3000	3000
Наружный диаметр мм	660	680	760	778	788	860	880	900	1060	1080	1100	1124	1260	1300	1324	1340	1480	1500	1540	1574	1624	1660	1690	1700	1740	1774	1780	1974	2020	2140	2174	2220	2270	2374	2420	2420	2470	2574	2620	2670	2670	3020	3070	3110	3110	3110	3220	3270	3310	3310	3310
Кольцевая жесткость SN	SN4	SN8	SN2	SN4	SN8	SN2	SN4	SN8	SN1	SN2	SN4	SN8	SN1	SN2	SN4	SN8	SN1	SN2	SN4	SN8	SN2	SN4	SN8	SN1	SN2	SN4	SN8	SN2	SN4	SN1	SN2	SN4	SN8	SN1	SN2	SN4	SN8	SN1	SN2	SN4	SN8	SN1	SN2	SN4	SN6	SN8	SN1	SN2	SN4	SN6	SN8
